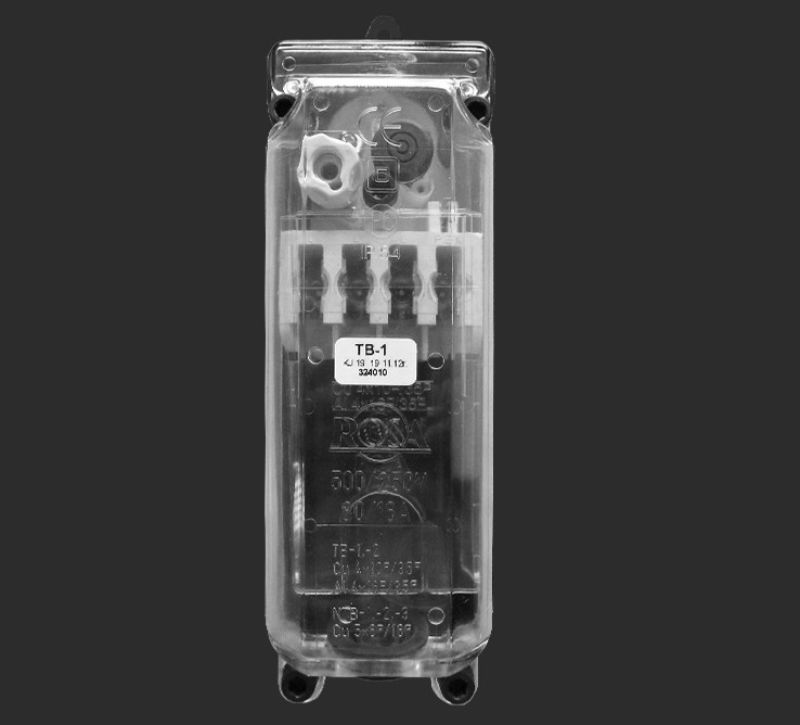

- ТВ-1 - применяется один предохранитель с плавкой вставкой
- ТВ-2 - применяется два предохранителя с плавкой вставкой
- ТВ-11
- ТВ-12

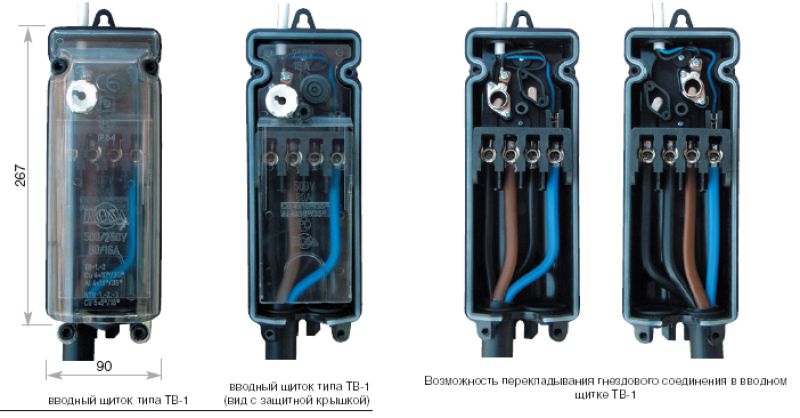

В вводном щитке ТВ-1 с гнездом предохранителя запитанном на фазе L1, существует возможность переброски предохранительного гнезда, на фазу L3, при помощи вывинчивания двух винтов. Это позволяет распределить напряжение на отдельные фазы.
Вводные щитки ТВ-1, ТВ-2 - имеют соединенную прижимную колодку из РВТ - политерефталанбутилена) - материала, обладающего высоким изоляционными параметрами и большей механической прочностью. Конструкция токовых зажимов колодки (открытые сверху) облегчает монтаж проводов.

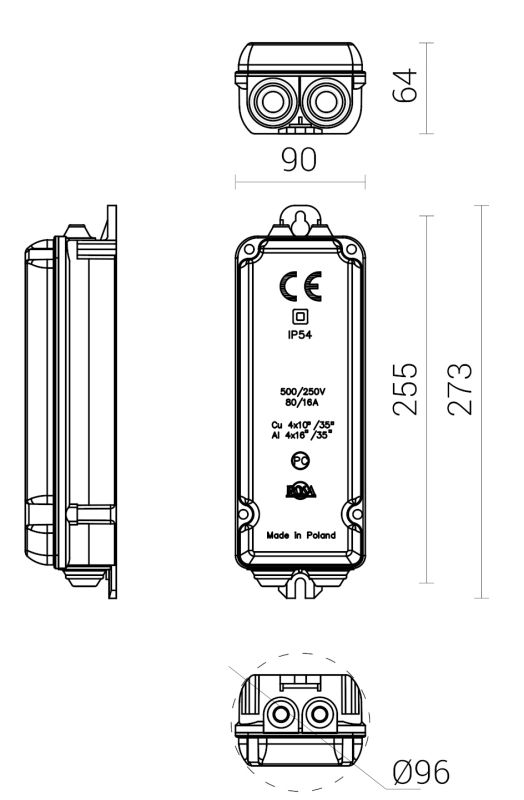

Крышка вводного щитка, а также крышка зажимов и проводов, изготовлены из прозрачного поликарбоната. Основание вводного щитка изготовлено из поликарбоната, укрепленного стекловолокном. Отверстия кабельных выходов снабжены прокладками. На задней стенке конструкции опоры находится алюминиевая шина, к которой прикрепляется вводный щиток при помощи двух болтов М6.
| Тип вводного щитка | Код | Вес |
| TB-1 с одним соединительным гнездом | 324010 | 0,74 |
| TB-2 с двумя соединительными гнездами | 324020 | 0,76 |
Карта продукта: Скачать ТВ-1
Карта продукта: Скачать ТВ-2
вводные щитки с 4-мя клеммами для питающих кабелей сечением: от 4 x 10 мм² до 4 x 35мм² макс. 2 кабеля упрощенный монтаж питающих кабелей гарантирует легкость в эксплуатации небольшие габариты новых моделей вводных щитков дают большие возможности для их применения

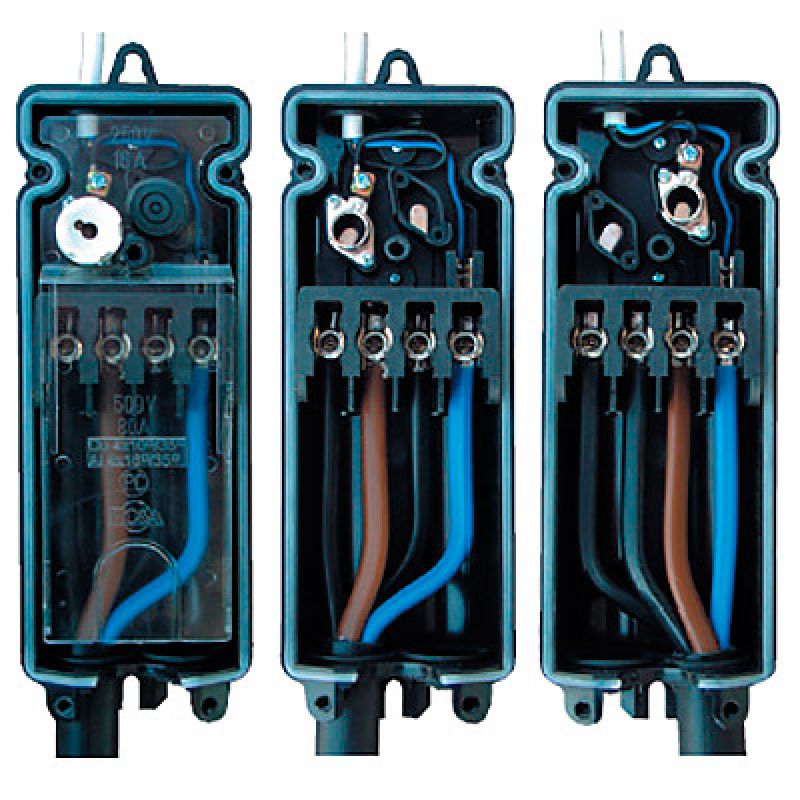

возможность перекладки предохранительных гнезд
Количество предохранительных х гнезд [шт]:Предохранительное гнездо монтируется на фазе L1, существует возможность
перенести предохранительное гнездо на фазу L2 или L3 посредством двух болтов.
Материал: интегрированная заж имная планка, изготовленная из PBT (политереф талан бутилена – пластмасса с вы сокими изоляционны ми параметрами и больш ой механической вы держ анностью);
крышка щитка, а также кожух зажимов ипроводов, изготовлены из прозрачного поликарбоната;
основание щитка - изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов кабеля обеспечены прокладками
| 324011 | TB-11 | 1 | II | IP54 | 500V | 6kV | 80A | 0,67kg | 0,0017m3 |
вводные щитки с 4-мя клеммами для питающих кабелей сечением: от 4 x 10 мм² до 4 x 35мм² макс. 2 кабеля упрощенный монтаж питающих кабелей гарантирует легкость в эксплуатации небольшие габариты новых моделей вводных щитков дают большие возможности для их применения
возможность перекладки предохранительных гнезд
Количество предохранительных х гнезд [шт]: редохранительное гнездо монтируется на двух фазах L1 и L2
Материал: интегрированная заж имная планка, изготовленная из PBT (политереф талан бутилена – пластмасса с вы сокими изоляционны ми параметрами и больш ой механической вы держ анностью);
крышка щитка, а также кожух зажимов ипроводов, изготовлены из прозрачного поликарбоната;
основание щитка - изготовлено из поликарбоната, укреплённого стекловолокном, отверстия выходов кабеля обеспечены прокладками
| 324012 | TB-12 | 2 | II | IP54 | 500V | 6kV | 80A | 0,7kg | 0,0017m3 |
