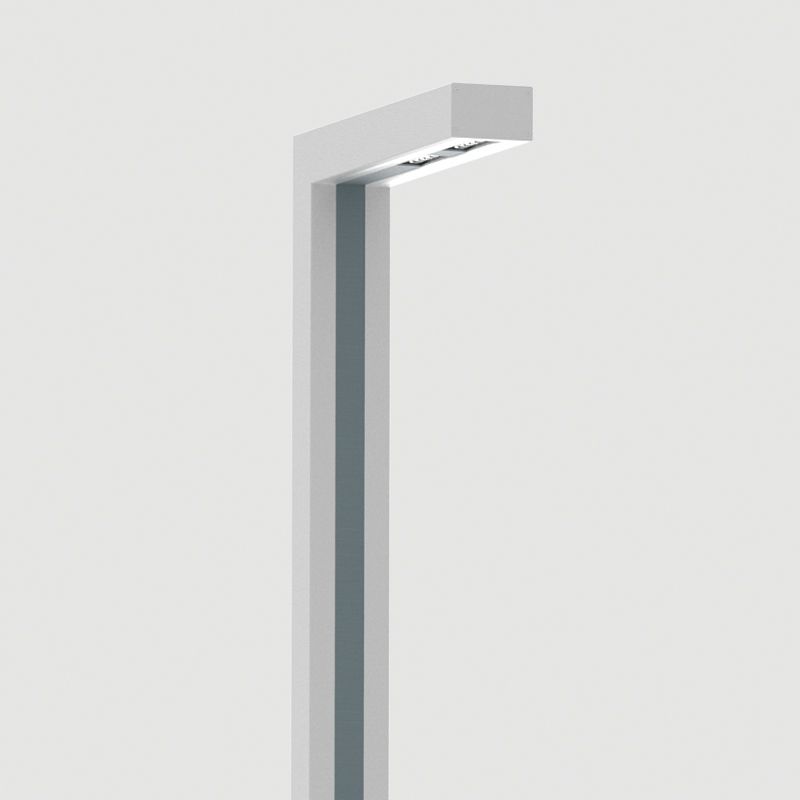

CUT LED

Структура и характеристика

Защита от перепадов напряжения
Защищает светильник до 15 импульсов напряжения 10кВ

Драйвер Philips Xitanium
Высокопроизводительный драйвер постоянного тока с 7 программируемыми
по желанию клиента режимами работы
Доступные функции:
- возможность регулирования исходящего тока
- интерфейс DALI или 1-10V (ОПЦИЯ)
- программируемые временные профили
- модуль LED оснащен датчиком термической защиты
- регулирование мощности светильника
с помощью исходящего напряжения
- поддержание постоянного светового потока в определенный период времени
- уменьшение мощности при помощи подключения дополнительной фазы (ОПЦИЯ)

Сменные модули LED
Влагоустойчивый модуль LED. Оснащен 24 диодами, доступными в 6 оптических системах.

Алюминиевый анодированный корпус
Цвет нержавеющая сталь / серый с антикоррозийными-декоративными свойствами

Технические данные

Применение: поселковые дороги (внутренние), окружение офисных зданий, парки, пешеходные зоны, паркинги

Степень защиты: IP 66 для оптической части и ПРА

Материал: алюминиевый, анодированный сплав

Цвет: Нержавеющая сталь / Серый

Оптическая система: линза из PMMA, сменный модуль LED

Количество светодиодов: 12 для 24W, 36W; 24 для 48W, 72W

Срок эксплуатации: L90F10 - 50 000ч, L80F20 - 100 000ч

CRI: >70 для 5000K, 4000K; >80 для 3500K, 2700K

Частота напряжения питания: 50/60Hz

Коэффициент мощности: ≥0.95

Пусковой ток: 21A / 225µs для 24W, 36W; 46A / 250µs для 48W, 72W

Модификации

Код	Название	Мощность LED	Полная мощность светильника	Температура цвета	Световой поток светильника	Световая производительность	Тип фундамента / Тип анкерного устройства	Вес нетто
216230/1/...¹⁾	CUT-3 LED 24	24W	28W	2700K	2800lm	100lm/W	B-50 / Z-50	31kg
216230/3/...¹⁾	CUT-3 LED 24	24W	28W	3500K	2900lm	104lm/W	B-50 / Z-50	31kg
216230/4/...¹⁾	CUT-3 LED 24	24W	28W	4000K	3400lm	121lm/W	B-50 / Z-50	31kg
216230/6/...¹⁾	CUT-3 LED 24	24W	28W	5000K	3400lm	121lm/W	B-50 / Z-50	31kg
216232/1/...¹⁾	CUT-3 LED 36	36W	40W	2700K	3850lm	96lm/W	B-50 / Z-50	31kg
216232/3/...¹⁾	CUT-3 LED 36	36W	40W	3500K	4000lm	100lm/W	B-50 / Z-50	31kg
216232/4/...¹⁾	CUT-3 LED 36	36W	40W	4000K	4700lm	118lm/W	B-50 / Z-50	31kg
216232/6/...¹⁾	CUT-3 LED 36	36W	40W	5000K	4700lm	118lm/W	B-50 / Z-50	31kg
216330/1/...¹⁾	CUT-4 LED 24	24W	28W	2700K	2800lm	100lm/W	B-50 / Z-50	37,5kg
216330/3/...¹⁾	CUT-4 LED 24	24W	28W	3500K	2900lm	104lm/W	B-50 / Z-50	37,5kg
216330/4/...¹⁾	CUT-4 LED 24	24W	28W	4000K	3400lm	121lm/W	B-50 / Z-50	37,5kg
216330/6/...¹⁾	CUT-4 LED 24	24W	28W	5000K	3400lm	121lm/W	B-50 / Z-50	37,5kg
216332/1/...¹⁾	CUT-4 LED 36	36W	40W	2700K	3850lm	96lm/W	B-50 / Z-50	37,5kg
216332/3/...¹⁾	CUT-4 LED 36	36W	40W	3500K	4000lm	100lm/W	B-50 / Z-50	37,5kg
216332/4/...¹⁾	CUT-4 LED 36	36W	40W	4000K	4700lm	118lm/W	B-50 / Z-50	37,5kg
216332/6/...¹⁾	CUT-4 LED 36	36W	40W	5000K	4700lm	118lm/W	B-50 / Z-50	37,5kg
216333/1/...¹⁾	CUT-4 LED 48	48W	55W	2700K	5500lm	100lm/W	B-50 / Z-50	37,5kg
216333/3/...¹⁾	CUT-4 LED 48	48W	55W	3500K	5750lm	105lm/W	B-50 / Z-50	37,5kg
216333/4/...¹⁾	CUT-4 LED 48	48W	55W	4000K	6750lm	122lm/W	B-50 / Z-50	37,5kg
216333/6/...¹⁾	CUT-4 LED 48	48W	55W	5000K	6750lm	122lm/W	B-50 / Z-50	37,5kg
216030/1/...¹⁾	CUT-5 LED 24	24W	28W	2700K	2800lm	100lm/W	B-50 / Z-50	42,5kg
216030/3/...¹⁾	CUT-5 LED 24	24W	28W	3500K	2900lm	104lm/W	B-50 / Z-50	42,5kg
216030/4/...¹⁾	CUT-5 LED 24	24W	28W	4000K	3400lm	121lm/W	B-50 / Z-50	42,5kg
216030/6/...¹⁾	CUT-5 LED 24	24W	28W	5000K	3400lm	121lm/W	B-50 / Z-50	42,5kg
216032/1/...¹⁾	CUT-5 LED 36	36W	40W	2700K	3850lm	96lm/W	B-50 / Z-50	42,5kg
216032/3/...¹⁾	CUT-5 LED 36	36W	40W	3500K	4000lm	100lm/W	B-50 / Z-50	42,5kg
216032/4/...¹⁾	CUT-5 LED 36	36W	40W	4000K	4700lm	118lm/W	B-50 / Z-50	42,5kg
216032/6/...¹⁾	CUT-5 LED 36	36W	40W	5000K	4700lm	118lm/W	B-50 / Z-50	42,5kg
216033/1/...¹⁾	CUT-5 LED 48	48W	55W	2700K	5500lm	100lm/W	B-50 / Z-50	42,5kg
216033/3/...¹⁾	CUT-5 LED 48	48W	55W	3500K	5750lm	105lm/W	B-50 / Z-50	42,5kg
216033/4/...¹⁾	CUT-5 LED 48	48W	55W	4000K	6750lm	122lm/W	B-50 / Z-50	42,5kg
216033/6/...¹⁾	CUT-5 LED 48	48W	55W	5000K	6750lm	122lm/W	B-50 / Z-50	42,5kg
216633/1/...¹⁾	CUT-6 LED 48	48W	55W	2700K	5500lm	100lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216633/3/...¹⁾	CUT-6 LED 48	48W	55W	3500K	5750lm	105lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216633/4/...¹⁾	CUT-6 LED 48	48W	55W	4000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216633/6/...¹⁾	CUT-6 LED 48	48W	55W	5000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216635/1/...¹⁾	CUT-6 LED 72	72W	79W	2700K	7400lm	94lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216635/3/...¹⁾	CUT-6 LED 72	72W	79W	3500K	7750lm	98lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216635/4/...¹⁾	CUT-6 LED 72	72W	79W	4000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216635/6/...¹⁾	CUT-6 LED 72	72W	79W	5000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	62,5kg
216733/1/...¹⁾	CUT-7 LED 48	48W	55W	2700K	5500lm	100lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216733/3/...¹⁾	CUT-7 LED 48	48W	55W	3500K	5750lm	105lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216733/4/...¹⁾	CUT-7 LED 48	48W	55W	4000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216733/6/...¹⁾	CUT-7 LED 48	48W	55W	5000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216735/1/...¹⁾	CUT-7 LED 72	72W	79W	2700K	7400lm	94lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216735/3/...¹⁾	CUT-7 LED 72	72W	79W	3500K	7750lm	98lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216735/4/...¹⁾	CUT-7 LED 72	72W	79W	4000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216735/6/...¹⁾	CUT-7 LED 72	72W	79W	5000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	69,5kg
216433/1/...¹⁾	CUT-8 LED 48	48W	55W	2700K	5500lm	100lm/W	B-71, B-70 / Z-71, Z-70	76kg
216433/3/...¹⁾	CUT-8 LED 48	48W	55W	3500K	5750lm	105lm/W	B-71, B-70 / Z-71, Z-70	76kg
216433/4/...¹⁾	CUT-8 LED 48	48W	55W	4000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	76kg
216433/6/...¹⁾	CUT-8 LED 48	48W	55W	5000K	6750lm	122lm/W	B-71, B-70 / Z-71, Z-70	76kg
216435/1/...¹⁾	CUT-8 LED 72	72W	79W	2700K	7400lm	94lm/W	B-71, B-70 / Z-71, Z-70	76kg
216435/3/...¹⁾	CUT-8 LED 72	72W	79W	3500K	7750lm	98lm/W	B-71, B-70 / Z-71, Z-70	76kg
216435/4/...¹⁾	CUT-8 LED 72	72W	79W	4000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	76kg
216435/6/...¹⁾	CUT-8 LED 72	72W	79W	5000K	9150lm	116lm/W	B-71, B-70 / Z-71, Z-70	76kg
