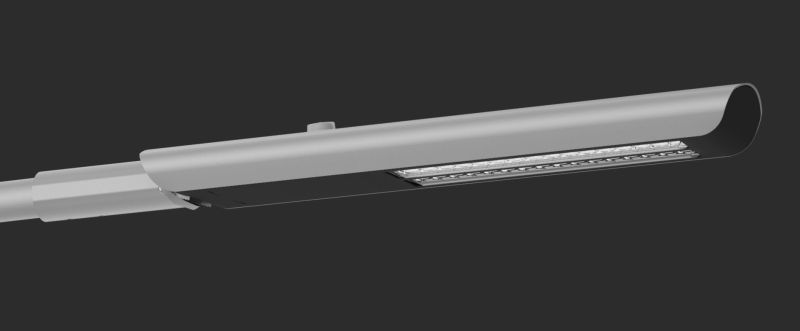

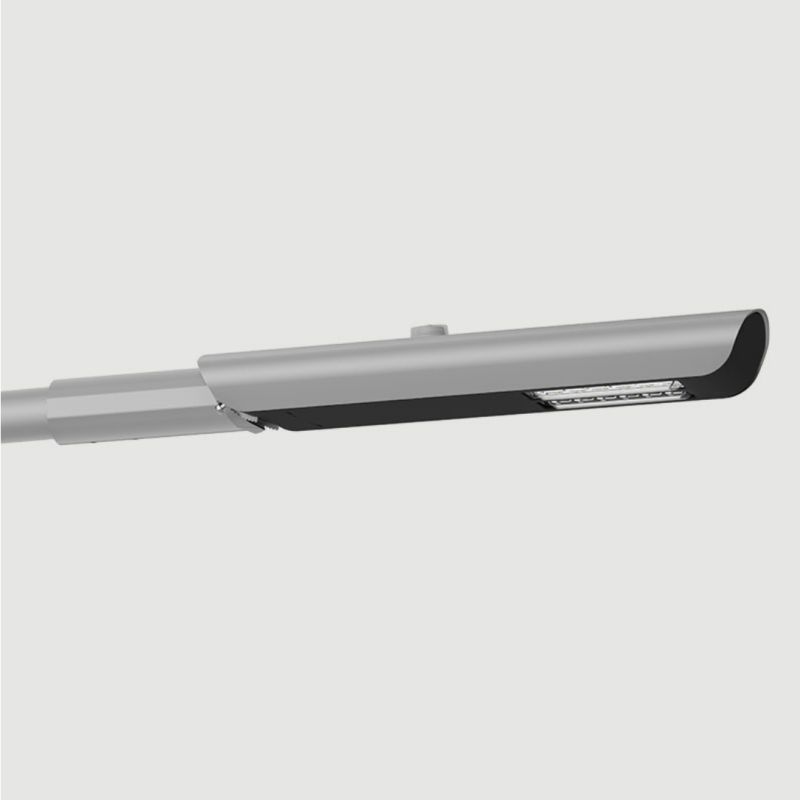

CUDDLE II LED REG D4i

Структура и характеристика

Соединение D4i
Светильник имеет возможность подключения к внешней системе управления и/или датчикам через разъем, совместимый с Zhaga Book 18.
3 Название:
↑ - соединение D4i сверху,
↓ - соединение D4i снизу,
↓↑ - соединение D4i сверху и снизу

Алюминиевый анодированный корпус
Цвет нержавеющая сталь/чёрный
с антикоррозийными-декоративными свойствами

ПРА Philips Xitanium
Высокопроизводительная, программируемая модель ПРА постоянного тока имеет 7 функций
установки на выбор клиента
Доступные функции:
-возможность настройки исходящего тока
-программируемые временные профили
-контроль температуры модулей
-регулировка мощности светильника с помощью исходящего напряжения

Сменные модули LED
Влагоустойчивый модуль LED. Оснащен 24 lub 64 диодами, доступными в 6 оптических системах.

Защита от перепадов напряжения
Защищает светильник до
15 импульсовнапряжения 10кВ

Монтаж
непосредственно на опору или оголовник
с окончанием ø60x100 мм

Регулировка светильника
непосредственно на опоре
в диапазоне от 0° до + 20° или
на оголовнике от + 10° до -15°,каждые 5°

Технические данные

Применение: автострады и автомагистрали, городские дороги, поселковые дороги (внутренние), пешеходные зоны, паркинги

Монтаж: непосредственно на опору или оголовник с окончанием ø60x100 мм

Регулировка светильника: непосредственно на опоре в диапазоне от 0° до + 20° или на оголовнике от + 10° до -15°, каждые 5°

Степень защиты: IP 66 для оптической части и питающей системы

Материал: алюминиевый, анодированный сплав

Цвет: нержавеющая сталь/ чёрный

Оптическая система: линза из PMMA, сменный модуль LED, рассеиватель PC-UV

Количество светодиодов: 24 для 48W, 60W, 72W; 64 для 96W, 120W, 144W, 192W

Диапазон рабочих температур: от -40°C до +40°C

Срок эксплуатации: L90F10 – 50 000 h, L80F20 – 100 000 h

CRI: >70 для 5000K, 4000K; >80 для 3500K, 2700K

Частота напряжения питания: 50/60Hz

Коэффициент мощности: ≥0.95

Пусковой ток: 46A / 250µs для 48W, 60W, 72W; 58A / 340µs для 96W, 120W, 144W; 80A / 225µs для 192W

Модификации

Код	Название	Соединение D4i	Мощность LED	Полная мощность	Сила тока LED	Температура цвета	Световой поток светильник²⁾	Световая произво- дительность	Вес нетто
2225133/1/...¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225133/3/...¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225133/4/...¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225133/6/...¹⁾	CUDDLE II LED REG D4i 48	1 ↑	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225134/1/...¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225134/3/...¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225134/4/...¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225134/6/...¹⁾	CUDDLE II LED REG D4i 60	1 ↑	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225135/1/...¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225135/3/...¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225135/4/...¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225135/6/...¹⁾	CUDDLE II LED REG D4i 72	1 ↑	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225137/1/...¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225137/3/...¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225137/4/...¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225137/6/...¹⁾	CUDDLE II LED REG D4i 96	1 ↑	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225139/1/...¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225139/3/...¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225139/4/...¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225139/6/...¹⁾	CUDDLE II LED REG D4i 120	1 ↑	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225141/1/...¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225141/3/...¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225141/4/...¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225141/6/...¹⁾	CUDDLE II LED REG D4i 144	1 ↑	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225146/1/...¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225146/3/...¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225146/4/...¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225146/6/...¹⁾	CUDDLE II LED REG D4i 192	1 ↑	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg
2225333/1/...¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225333/3/...¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225333/4/...¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225333/6/...¹⁾	CUDDLE II LED REG D4i D 48	1 ↓	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225334/1/...¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225334/3/...¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225334/4/...¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225334/6/...¹⁾	CUDDLE II LED REG D4i D 60	1 ↓	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225335/1/...¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225335/3/...¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225335/4/...¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225335/6/...¹⁾	CUDDLE II LED REG D4i D 72	1 ↓	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225337/1/...¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225337/3/...¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225337/4/...¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225337/6/...¹⁾	CUDDLE II LED REG D4i D 96	1 ↓	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225339/1/...¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225339/3/...¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225339/4/...¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225339/6/...¹⁾	CUDDLE II LED REG D4i D 120	1 ↓	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225341/1/...¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225341/3/...¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225341/4/...¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225341/6/...¹⁾	CUDDLE II LED REG D4i D 144	1 ↓	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225346/1/...¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225346/3/...¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225346/4/...¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225346/6/...¹⁾	CUDDLE II LED REG D4i D 192	1 ↓	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg
2225533/1/...¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	2700K	6000lm	109lm/W	6,7kg
2225533/3/...¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	3500K	6250lm	114lm/W	6,7kg
2225533/4/...¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	4000K	7450lm	135lm/W	6,7kg
2225533/6/...¹⁾	CUDDLE II LED REG D4i x2 48	1 ↑ / 1 ↓	48W	55W	700mA	5000K	7450lm	135lm/W	6,7kg
2225534/1/...¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	2700K	7000lm	104lm/W	6,7kg
2225534/3/...¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	3500K	7350lm	110lm/W	6,7kg
2225534/4/...¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	4000K	8550lm	128lm/W	6,7kg
2225534/6/...¹⁾	CUDDLE II LED REG D4i x2 60	1 ↑ / 1 ↓	60W	67W	830mA	5000K	8550lm	128lm/W	6,7kg
2225535/1/...¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	2700K	8050lm	102lm/W	6,7kg
2225535/3/...¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	3500K	8450lm	107lm/W	6,7kg
2225535/4/...¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	4000K	9950lm	126lm/W	6,7kg
2225535/6/...¹⁾	CUDDLE II LED REG D4i x2 72	1 ↑ / 1 ↓	72W	79W	1000mA	5000K	9950lm	126lm/W	6,7kg
2225537/1/...¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	2700K	12700lm	121lm/W	9kg
2225537/3/...¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	3500K	13200lm	126lm/W	9kg
2225537/4/...¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	4000K	15300lm	146lm/W	9kg
2225537/6/...¹⁾	CUDDLE II LED REG D4i x2 96	1 ↑ / 1 ↓	96W	105W	500mA	5000K	15300lm	146lm/W	9kg
2225539/1/...¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	2700K	15250lm	118lm/W	9kg
2225539/3/...¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	3500K	15900lm	123lm/W	9kg
2225539/4/...¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	4000K	18400lm	143lm/W	9kg
2225539/6/...¹⁾	CUDDLE II LED REG D4i x2 120	1 ↑ / 1 ↓	120W	129W	625mA	5000K	18400lm	143lm/W	9kg
2225541/1/...¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	2700K	17500lm	114lm/W	9kg
2225541/3/...¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	3500K	18300lm	119lm/W	9kg
2225541/4/...¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	4000K	21200lm	138lm/W	9kg
2225541/6/...¹⁾	CUDDLE II LED REG D4i x2 144	1 ↑ / 1 ↓	144W	154W	750mA	5000K	21200lm	138lm/W	9kg
2225546/1/...¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	2700K	20400lm	100lm/W	9kg
2225546/3/...¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	3500K	21300lm	104lm/W	9kg
2225546/4/...¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	4000K	24600lm	120lm/W	9kg
2225546/6/...¹⁾	CUDDLE II LED REG D4i x2 192	1 ↑ / 1 ↓	192W	205W	1000mA	5000K	24600lm	120lm/W	9kg
